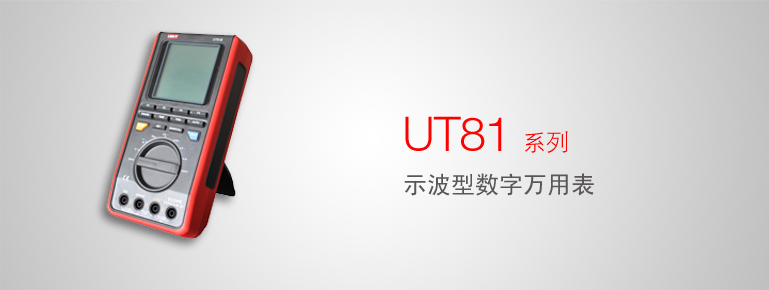

UT81系列 示波型數字萬用表
產品概述
UT81A/B/C是采用嵌入式數字控制技術設計的集數字 存儲示波器、數字萬用表等功能于一體的手持式新型數 字示波萬用表。示波器模式測試是一個完整的智能化測 量系統,其中包括信號輸入、數據采樣、數據處理、自 動搜捕及波形存儲調用；萬用表模式測試可測量交/直 流電壓和電流、電阻、二極管正向壓降、通斷、頻率、 占空比、電容值。在測試交直流電壓、電流、頻率時 可通過Mode鍵轉換到示波器模式的波形測試畫面，方便 觀察測試波形。波形測試帶寬為UT81A:2MHZ;UT81B:8M HZ;UT81C:16MHz，為各種測量提供充足帶寬，UT81A/B 40MS/s UT81C 80MS/s恒定采樣率配合峰值采樣處理可捕 捉尖峰脈沖和失落脈沖等工業信號，可測量交直流驅動 馬達、傳感器、激勵器、線路及控制電器，UPS及工業 機械，該表是電子測試領域的專業維修工具。
產品特點
顯示：160x160個圖素，LCD類型，STN正�；一蚝凇�
自動設定: 按被測信號大小自動設置示波器
USB接口輸出:光絕緣接口輸出保證安全的傳輸數據到電腦,儀表電腦接口軟件操作詳見軟件光盤中“接口軟件操作說明”
波形數據存儲、調用
傾斜支架便于觀察波形和數據
技術參數
| 產品型號參數 | |||
| 水平 | 垂直 | ||
| 取(采)樣率 | UT81A/B:40M/秒; UT81C:80M/秒 |
模擬帶寬 | UT81A:2MHz; UT81B:8MHz; UT81C:16MHz |
| 通道 | 單 | ||
| 取樣 / 刻度 | 20點 | 耦合 | DC |
| 刷新率 | >5 | 垂直分辨率 | 8 Bits |
| 觸發模式 | 自動、正常、單次 | 輸入阻抗 | 10MΩ(不包括萬用表部分) |
| 準確度 | ±(5%+1pix) | ||
| 掃描范圍 | UT81A/B:100ns到5sec/div（步進值1-2-5） UT81C:50ns到5sec/div（步進值1-2-5） |
最大輸入電壓 | 1000 Vp-p |
| 時基準確度 | ±(0.1% + 1pix) | 電壓軸靈敏度 | 20mV/div~500V/div(步進值1-2-5) |
