隨著我國國民經濟的蓬勃發展，用電量的逐年增多，電力負荷急劇加大，各種不同性質的用電負荷（特別是沖擊性和非線性負荷容量）的不斷增長，對電網的電能供電質量造成了很大的影響，突出表現為電網諧波含量增大、波形畸變嚴重、電壓波動與閃變和三相不平衡超出允許范圍等電能質量相關問題。

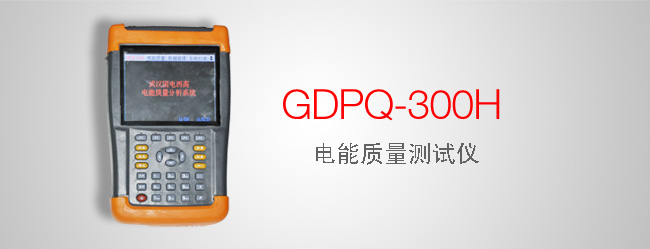

為了解決以上的問題，首先要能對以上現象進行準確的測量與分析，基于這樣的需求國電西高適時開發研制出GDPQ-300H 電能質量分析系統。這是一種集電能質量分析、電參量測試、電力矢量分析為一體的多功能測試儀器。該儀器配備高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便。采用大屏幕進口彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。

• 儀器是專門用于檢測電網中發生波形畸變、諧波含量、三相不平衡等電能質量問題的高精度測試儀器；同時還具備電參量測試、矢量分析的功能。
• 可精確測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等多種電參量。
• 可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。
• 電流采用鉗形互感器方式進行測量。因?yàn)椴捎勉Q形電流互感器測量時操作人員無須斷開電流回路，就可以方便、安全的進行測量。根據用戶的測量范圍不同可以選配不同量程的鉗表。
• 可測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、三相電壓允許不平衡度和電網諧波。
• 可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。
• 所有測試界面具備屏幕鎖定功能，以方便用戶讀數和分析數據。
• 負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。定時記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數的變化趨勢。
• 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。
• 能夠測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價
• 可設置不同的存儲間隔時間，按設置的時間間隔連續存儲數據；
• 內置大容量數據存儲器，存儲間隔時間從5秒到5分鐘可調；按1分鐘的時間間隔可連續存儲18個月以上，能滿足長期監測試驗點的需要。
• 儀器具備USB接口，可方便的將數據直接拷貝到后臺管理計算機。
• 與功能強大的數據管理軟件配合，可將實時采樣數據直接上傳到后臺管理計算機，在后臺進行更全面、更迅速的處理。
• 具備萬年歷、時鐘功能，實時顯示日期及時間�？稍诂F(xiàn)場檢測的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理，具備強大的報表功能。
• 采用大屏幕進口彩色液晶作為顯示器，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好。
• 3分鐘無操作液晶顯示自動進入省電模式，以便最大程度的延長電池工作時間。
• 導電硅膠按鍵，手感好、壽命長、設計合理、操作方便。
• 內置大容量、高性能鋰離子充電電池，充滿電連續工作10小時以上。
• 體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。
