• GB1094《電力變壓器》
• IEC60270《局部放電測量》
• GB1207《電壓互感器》
• DL417《電力設備局部放電現場測量導則》
• GB12706.4《電力電纜附件試驗要求》
• GB/T3048.12《電線電纜電性能試驗方法局放試驗》
• GB/T16927《高電壓試驗技術》
• GB/T7354《局部放電測量》
• GB1208《電流互感器》
• IEC6067.11《干式變壓器》
• IEC60885-3《整根擠包電纜局放試驗》

高壓開關柜是電力系統中非常重要的電氣設備�，F(xiàn)代電力系統對供電質量的要求越來越高，相應地對高壓開關柜的可靠性也提出了更高的要求。有效的在線檢測裝置對于保證開關柜的正常運行，減少維修次數，提高電力系統的運行可靠性和安全性具有重要意義。

國電西高最新研發推出的高壓開關及開關柜局部放電檢測、帶電檢測定位系統能夠有效提高開關柜運行的可靠性，減少維修次數。該系統具備獨立多通道局放信號輸入、獨立窗口顯示、高清晰大屏幕、輕便防震、可靠性高等優勢，具有很強的局部放電綜合分析和小信號強干擾環境局放檢測能力，能夠保證高壓開關及開關柜的正常運行。

該系統主要適用于開關柜的局部放電檢測、帶電檢測、定位。也可用于各種電壓等級和容量的變壓器、電抗器、發電機、互感器、套管、GIS、電力電纜和其它高壓電氣設備的局部放電檢測、帶電檢測、定位。

TEV檢測傳感器：開關、電纜終端、電機和變壓器的內部局部放電會產生暫態接地電壓信號。將該傳感器靠近被測設備即可測到信號。

• 傳感器耦合方式：電容性
• 測量范圍：0～60dBmV
• 分辨率：1dB
• 精度：±1dB
• 每周期最大脈沖數：655
• 最小脈沖頻率：10Hz

局部放電定位探測器：局部放電定位探測器是國電西高具有專利技術的電、聲三維空間定位傳感器 ( 專利號:ZL 2006 2 0023740.8)，內部集成了高靈敏度超聲傳感器和電磁波定向接收傳感器，能夠同時接收空間傳播的超聲信號和電磁波信號；局部放電會產生超聲波信號向四周傳播，同時還會產生隨局放信號變化的電磁波信號向四周傳播，局部放電定位探測器可以很好的接收這些信號實現非接觸式局放檢測和定位，對于空氣絕緣開關來說，該傳感器非常實用。局部放電定位探測器還配有波導桿，可實現接觸式測量，能夠檢測到微弱的超聲波信號。

• 測量范圍：-7dBpV～68dBuV
• 分辨率：1dB
• 精度：±1dB
• 傳感器靈敏度：-65dB (0dB=1volt/ μ bar 有效值SPL)

寬頻帶電流互感器：寬頻帶電流互感器為開口式設計，可以方便的卡在各種接地線上，其帶寬為10kHz-5MHz ，可感應出從其中穿過的脈沖電流信號。

• 帶寬：10kHz～5MHz
• 安裝方式：開口卡裝
• 接口方式：50ΩBNC
• 測量范圍：1pC～10000nC
• 精度：10%
• 局部放電在線（帶電）巡回檢測
• 采用TEV傳感器、超聲傳感器和寬頻帶電流互感器在線巡測高壓開關柜局部放電情況。
• 實時顯示檢測到的放電波形和數據。
• 隨時查閱已保存的高壓開關柜局部放電圖形。
• 可通過乙太網實現數據上傳。

• 獨立二通道數字式局部放電測量，同步采樣、處理、顯示（相當于兩臺單通道局放儀）
• 同時從變壓器的多個測試點引入信號，對變壓器局部放電進行電氣法定位分析
• 局部放電重復放電次數的測量、統計、分析
• 內、外同步隨意選擇，并具有零標指示及相位分辨功能
• 顯示方式：自由選擇橢圓、直線、正弦三種顯示方式
• 單個放電脈沖波形分析、確定放電性質
• 自動定時、手動隨時保存試驗數據和波形，并可重新顯示、分析過去已保存的試驗記錄
• 增益范圍：各通道單獨調節，波形顯示可隨時平滑調節且不影響測量結果
• 可對特殊或隨機波形進行單次捕捉抓取并進行詳細分析
• 獨特的天線接收干擾關門技術，可屏蔽掉來自空間的電磁波干擾
• 抗靜態干擾功能，可去除相位固定的干擾信號
• 抗動態干擾功能，可去除隨機出現的大幅值脈沖干擾
• 相關濾波技術抗干擾功能，可有效去除與電源不同步的隨機干擾
• 極性判別功能，可通過區分試品內部與外部的信號極性，有效去除外部干擾
• 對現場信號進行頻譜分析后，可有針對性的選擇無干擾頻帶進行試驗，從而快速準確去除外界干擾
• 局部放電智能識別功能，能夠在特定條件下自動識別干擾信號和局放信號，并將干擾去除
• 任意相位開窗，單窗、雙窗任選，360度內任意選擇自由開窗

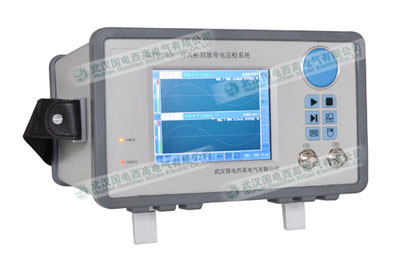

主機
