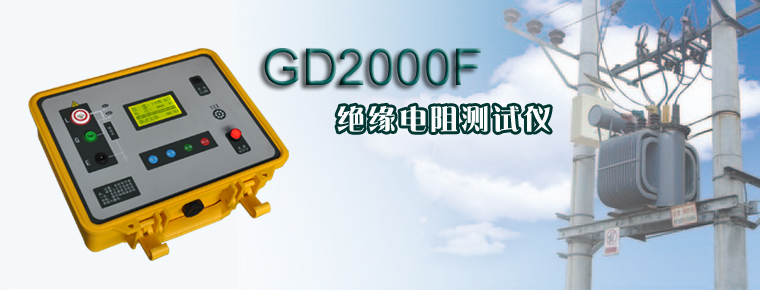

GD2000F 絕緣電阻測試儀
產品概述
GD2000F絕緣電阻測試儀可廣泛應用于變電站、發電廠的設備檢修，對高壓電器設備如：變壓器、電抗器、電容器、斷路器等進行絕緣電阻、吸收比、極化指數的測量。
主要功能特點
- 儀表具有自校準功能，在待機界面長按復位鍵，按提示操作即可校準完畢。當認為儀表測試精度不夠準確時可使用該項。（必須按提示操作）
- GD2000F絕緣電阻測試儀采用微電腦控制，全中文操作界面，可自動完成吸收比、極化指數的測量；具有耐壓測試、快速測試等功能選項。
- 輸出功率大，短路電流大于5mA，即給負載的充電電流為5mA。
- 采用新型電路設計，引入數字濾波技術，抗干擾能力強、適用于復雜高壓現場測量。
- 磁兼容設計，抗沖擊能力強、安規塑殼、攜帶方便。內置大容量 2600mAh鋰充電電池。智能化充電電路，電池使用壽命長。
- 具有短路、過載、放電等故障保護功能，并以聲響和文字信息提醒用戶。
主要技術參數
|
儀表型號 |
短路電流 |
輸出電壓 |
儀表主要功能 |
|
GD2000F |
5mA |
1000V 2500V 5000V 10000V |
1. 四檔電壓切換。 2.8 節 2600mAh 鋰充電電池供電 3. 電池電量檢測準確，智能管理電池。 4. 有短路、過載、電池欠電等保護功能，出現故障時以文字和聲響提醒用戶。 5. 自動計算吸收比和極化指數。 6. 測量方式有：絕緣測試、吸收比、極化指數、快速測試四種選項。 7. 測試完畢后顯示殘余電壓，讓用戶對 泄放電壓了如指掌。 8. 儀表 10 分鐘無動作將自動關機。 |
- 額定工作條件： 環境溫度：0℃~40℃ 相對濕度：20%~90%RH。
- 供電電源：交直兩用 直 流：DC33.6V 2600mAh。 交 流：140V~240V 50Hz。
- 外型尺寸：285mm×247mm×120mm 重量：2200g。
- 電壓基本誤差：±5%(25℃)。
- 測量范圍和基本誤差 (25℃)。
| 1kV | 2MΩ ～ 100GΩ | |
| 精度 | ±5%rdg. ±5dgt. (2 MΩ ～ 20GΩ ) | |
| ±20%rdg. ±5dgt. (20 GΩ ～ 100GΩ) | ||
| 2.5kV | 5MΩ ～ 250GΩ | |
| 精度 | ±5%rdg. ±5dgt. (5 MΩ ～ 50 GΩ) | |
| ±20%rdg. ±5dgt. (50 GΩ ～ 250GΩ) | ||
| ±30%rdg. ±5dgt. (250 GΩ ～ 500GΩ ) | ||
| 5 kV | 10MΩ ～ 100GΩ | |
| 精度 | ±5%rdg. ±5dgt. (10 MΩ ～ 100GΩ ) | |
| ±20%rdg. ±5dgt. (100 GΩ ～ 500GΩ ) | ||
| ±30%rdg. ±5dgt. (500 GΩ ～ 1000GΩ) | ||
| 10 kV | 20MΩ ～ 2000GΩ | |
| 精度 | ±5%rdg. ±5dgt. (20 MΩ ～ 200GΩ ) | |
| ±20%rdg. ±5dgt. (200 GΩ ～ 1000GΩ) | ||
| ±30%rdg. ±5dgt. (1000GΩ ～ 2000GΩ) | ||
