執行標準:DL/T845.1-2004

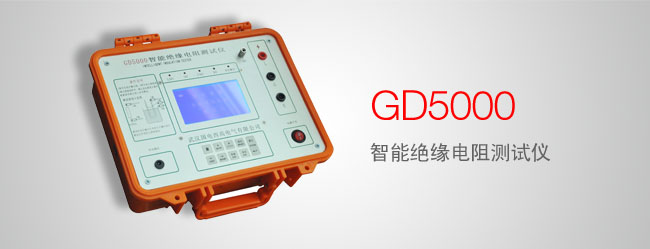

電力試驗規程對眾多的電力設備如：電纜、電機、發電機、變壓器、互感器、高壓開關、避雷器等要求做一系列的絕緣性能試驗，首先是要做絕緣電阻測試。近年來隨著電力事業的飛速發展,大容量設備的使用不斷增加，用普通的兆歐表無法檢測其絕緣性能。在測試大容量電力設備的絕緣電阻時，絕緣電阻值和加壓的時間有關，加壓時間越長，絕緣阻值越高，這種現象叫絕緣的吸收現象。要了解被試品的絕緣性能必須首先對其做吸收比和極化指數試驗，為下一步的泄漏、介質損耗、局部放電等絕緣性能試驗提供安全保障。我公司依照電力標準化規程特推出GD5000 智能絕緣電阻測試儀（以下稱GD5000），對電力設備進行絕緣、吸收比、極化指數試驗，為系列絕緣試驗提供前期準確判斷。

由于充電時間直接影響到大容量容性測試品的絕緣值測試，因此需要大的充電電流，充電能力越強吸收比測試值就越接近真實值。GD5000 短路電流大于3.5mA,克服了普通型兆歐表短路電流小，測試不準確、易受干擾等弊端。GD5000 采取適時電壓電流采樣做除法運算，所以在測試時即便電壓發生變化，由歐姆定理計算得到的電阻值也是準確的。該表采用先進的單片機控制流程，人機界面對話，攜帶方便，操作簡單；內附蓄電池，交直流兩用，并設有欠壓保護和電池過充保護。本儀器可以自動顯示當前時間，保存8組歷史測試數據及時間，為試驗人員提供了極大的方便。是一種新型智能化儀表。

• 采用先進的單片機控制流程,人機界面對話
• 攜帶方便,操作簡單;內附蓄電池,交直流兩用
• 設有欠壓保護和電池過充保護
• 自動顯示當前時間，保存8組歷史測試數據及時間

輸出電壓	DC2500V，-DC5000V,誤差：±2％FS(FS為滿量程值)
短路電流	>3mA
測試精度	2 ～10MΩ誤差： ±5％FS(FS為滿量程值)
	10M ～10GΩ誤差： ±2％FS(FS為滿量程值)
	10 ～200GΩ誤差： ±5％FS(FS為滿量程值)
	≧200GΩ誤差： ±10％FS(FS為滿量程值)
使用條件	環境溫度： 0℃－40℃
	相對濕度： ≤70％RH
電源適用范圍	交流： 220V±10%
體積與重量	體積： 280mm×210mm×100mm
	重量： ＜3kg
